Περιγραφή
Κορμός λέβητα
Ο λέβητας Bioplex HL είναι χαλύβδινος, χαμηλών θερμοκρασιών, ελεύθερης ροής καυσαερίων. Είναι κατασκευασμένος από χαλύβδινα ελάσματα Α’ ποιότητας St-37.2 κατά DIN 1700. Είναι οριζόντιος, φλογοαυλωτός λέβητας, με τρεις διαδρομές καυσαερίων. Οι αυλοί είναι τύπου Manesmann, χωρίς ραφή, St 35 κατά DIN 1629.
Η λειτουργία του λέβητα βασίζεται στον φυσικό ελκυσμό με ελεύθερη ροή των καυσαερίων μέσω της καπνοδόχου. Η καύση πραγματοποιείται στην εστία καύσης, η φλόγα διαχέεται σε όλο το φλογοθάλαμο, και κατόπιν τα καυσαέρια εξέρχονται μέσω των αυλών και καταλήγουν στον καπνοσυλλέκτη και τελικά στην καμινάδα.
Είναι σχεδιασμένος έτσι ώστε όλα τα τμήματα που έρχονται σε επαφή με τη φλόγα να ψύχονται από το περιβάλλον νερό. Ο σχεδιασμός αυτός του λέβητα επιτυγχάνει υψηλή απόδοση και αποτελεσματική καύση. Εγγυάται ελάχιστες απώλειες και εξοικονόμηση καυσίμου. Ο λέβητας Bioplex φέρει πιστοποίηση σύμφωνα με το πρότυπο PN-EN 303-5 ενεργειακής κλάσης 3 με βαθμό απόδοσης 87%. Επίσης διαθέτει σήμανση CE σύμφωνη με την οδηγία 97/23/EC από το Πολυτεχνείο του Βουκουρεστίου.
Πόρτες λέβητα
Ο λέβητας, διαθέτει δύο πόρτες στις εκδόσεις 23-130 (τρεις κατόπιν παραγγελίας) και τρεις πόρτες στις εκδόσεις 140-1600: η επάνω είναι για καθαρισμό των αυλών και για χειροκίνητη τροφοδοσία, έναυση και επιθεώρηση μέσω της ειδικής θυρίδας, ενώ η κάτω για περισυλλογή και απομάκρυνση της στάχτης. Στις εκδόσεις με τρεις πόρτες, η επάνω είναι για καθαρισμό, η μεσαία για χειροκίνητη τροφοδοσία, έναυση και επιθεώρηση και η κάτω για περισυλλογή και απομάκρυνση της στάχτης. Στην έκδοση με αυτόματη εξαγωγή στάχτης δεν υπάρχει κάτω πόρτα, αλλά στη θέση της προσαρμόζεται ο μηχανισμός με το δοχείο περισυλλογής στάχτης.
Περιφερειακά οι πόρτες φέρουν υαλοκόρδονο στεγανοποίησης και στο εσωτερικό ισχυρή μόνωση περτροβάμβακα και χαλύβδινο καθρέπτη
Σχάρα
Η σχάρα είναι κατασκευασμένη από χυτοσίδηρο. Τοποθετείται γύρω από την εστία καύσης ξύλων και βελτιώνει την απόδοση της καύσης λόγω αποθήκευσης θερμότητας, και επιτρέπει την τροφοδοσία και ξύλων.
Καταλύτης
Ο καταλύτης είναι κατασκευασμένος από χυτοσίδηρο. Κρεμιέται με ειδικό γάντζο επάνω από την εστία καύσης, ώστε να διαβρέχεται από τη φλόγα κατά την καύση. Καθώς είναι πυρακτωμένος, κατακαίει όλα τα στερεά σωματίδια που διαφεύγουν από την εστία και συνεισφέρει στη μετάκαυση. Επίσης κατά την καύση αποθηκεύει θερμότητα, την οποία αποδίδει όταν σβήσει η φλόγα. Με τον τρόπο αυτό βελτιώνει την απόδοση του λέβητα, και διατηρεί το λέβητα ζεστό για περισσότερο χρόνο, επιτρέποντας έτσι την ανάφλεξη του καυσίμου στην εστία μετά από περισσότερο χρόνο.
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΤΥΠΟΙ ΚΑΥΣΙΜΟΥ
ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ

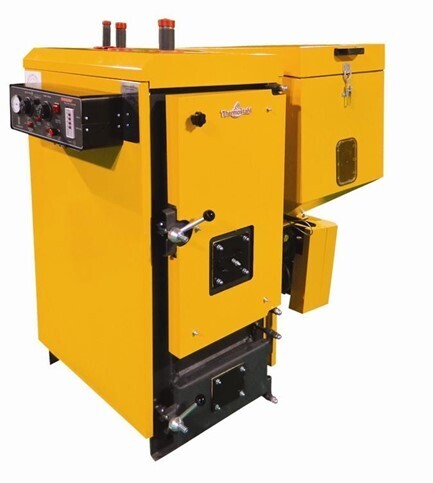

ΛΕΒΗΤΑΣ ΒΙΟΜΑΖΑΣ BIOPLEX HL-93 (80.000 kcal/h)
Κορμός λέβητα
Ο λέβητας Bioplex HL είναι χαλύβδινος, χαμηλών θερμοκρασιών, ελεύθερης ροής καυσαερίων. Είναι κατασκευασμένος από χαλύβδινα ελάσματα Α’ ποιότητας St-37.2 κατά DIN 1700. Είναι οριζόντιος, φλογοαυλωτός λέβητας, με τρεις διαδρομές καυσαερίων. Οι αυλοί είναι τύπου Manesmann, χωρίς ραφή, St 35 κατά DIN 1629.
Η λειτουργία του λέβητα βασίζεται στον φυσικό ελκυσμό με ελεύθερη ροή των καυσαερίων μέσω της καπνοδόχου. Η καύση πραγματοποιείται στην εστία καύσης, η φλόγα διαχέεται σε όλο το φλογοθάλαμο, και κατόπιν τα καυσαέρια εξέρχονται μέσω των αυλών και καταλήγουν στον καπνοσυλλέκτη και τελικά στην καμινάδα.
Είναι σχεδιασμένος έτσι ώστε όλα τα τμήματα που έρχονται σε επαφή με τη φλόγα να ψύχονται από το περιβάλλον νερό. Ο σχεδιασμός αυτός του λέβητα επιτυγχάνει υψηλή απόδοση και αποτελεσματική καύση. Εγγυάται ελάχιστες απώλειες και εξοικονόμηση καυσίμου. Ο λέβητας Bioplex φέρει πιστοποίηση σύμφωνα με το πρότυπο PN-EN 303-5 ενεργειακής κλάσης 3 με βαθμό απόδοσης 87%. Επίσης διαθέτει σήμανση CE σύμφωνη με την οδηγία 97/23/EC από το Πολυτεχνείο του Βουκουρεστίου.
Πόρτες λέβητα
Ο λέβητας, διαθέτει δύο πόρτες στις εκδόσεις 23-130 (τρεις κατόπιν παραγγελίας) και τρεις πόρτες στις εκδόσεις 140-1600: η επάνω είναι για καθαρισμό των αυλών και για χειροκίνητη τροφοδοσία, έναυση και επιθεώρηση μέσω της ειδικής θυρίδας, ενώ η κάτω για περισυλλογή και απομάκρυνση της στάχτης. Στις εκδόσεις με τρεις πόρτες, η επάνω είναι για καθαρισμό, η μεσαία για χειροκίνητη τροφοδοσία, έναυση και επιθεώρηση και η κάτω για περισυλλογή και απομάκρυνση της στάχτης. Στην έκδοση με αυτόματη εξαγωγή στάχτης δεν υπάρχει κάτω πόρτα, αλλά στη θέση της προσαρμόζεται ο μηχανισμός με το δοχείο περισυλλογής στάχτης.
Περιφερειακά οι πόρτες φέρουν υαλοκόρδονο στεγανοποίησης και στο εσωτερικό ισχυρή μόνωση περτροβάμβακα και χαλύβδινο καθρέπτη
Σχάρα
Η σχάρα είναι κατασκευασμένη από χυτοσίδηρο. Τοποθετείται γύρω από την εστία καύσης ξύλων και βελτιώνει την απόδοση της καύσης λόγω αποθήκευσης θερμότητας, και επιτρέπει την τροφοδοσία και ξύλων.
Καταλύτης
Ο καταλύτης είναι κατασκευασμένος από χυτοσίδηρο. Κρεμιέται με ειδικό γάντζο επάνω από την εστία καύσης, ώστε να διαβρέχεται από τη φλόγα κατά την καύση. Καθώς είναι πυρακτωμένος, κατακαίει όλα τα στερεά σωματίδια που διαφεύγουν από την εστία και συνεισφέρει στη μετάκαυση. Επίσης κατά την καύση αποθηκεύει θερμότητα, την οποία αποδίδει όταν σβήσει η φλόγα. Με τον τρόπο αυτό βελτιώνει την απόδοση του λέβητα, και διατηρεί το λέβητα ζεστό για περισσότερο χρόνο, επιτρέποντας έτσι την ανάφλεξη του καυσίμου στην εστία μετά από περισσότερο χρόνο.
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Τύπος |
Ισχύς |
Πίεση λειτ. |
Περ/τητα νερού |
Θερμ. επιφάνεια |
Βάρος |
Όγκος σιλό |
Μοτέρ |
Βεντιλατέρ |
||
Mcal/h |
kW |
bar |
lit |
m2 |
kg |
lit |
kW-ph |
kW-ph |
m3/h |
|
HL 93 |
80 |
93 |
2 |
180 |
5.5 |
490 |
350 |
0.25 -1 |
0.1-1 |
300 |
ΤΥΠΟΙ ΚΑΥΣΙΜΟΥ
Ο λέβητας Bioplex είναι σχεδιασμένος για καύση των παρακάτω καυσίμων:
- Ξύλα-μπρικέττες ή άλλα στερεά κατάλοιπα με χειροκίνητη τροφοδοσία από την μπροστινή πόρτα
- Pellet ή Agropellet 6-8 mm με αυτόματη τροφοδοσία από το σιλό
- Ελαιοπυρήνας
- Καλαμπόκι ή άλλα δημητριακά σε αναλογία με pellet 50-50%
- Σιτάρι ή άλλα σιτηρά σε αναλογία με pellet 50-50%
- Κουκούτσια, φλοιούς καρπών ή άλλα αγροτικά κατάλοιπα
- Κάρβουνο σε κόκκους
- Ροκανίδι-πριονίδι ή άλλα κατάλοιπα επεξεργασίας ξύλου (μόνο για την έκδοση Biomix με μηχανισμό ανάδευσης)
- Πετρέλαιο ή αέριο για βοηθητική χρήση με προσαρμογή του κατάλληλου καυστήρα (ο καυστήρας δεν αποτελεί μέρος του λέβητα)
ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ
